Наружный блок тепловых насосов (воздух вода) Mitsubishi Electric PUHZ-SHW80VHAR4

Полупромышленные тепловые насосы ряда ZUBADAN Inverter поставляются в двух исполнениях: - без встроенного теплообменника "фреон-вода" (серия PUHZ-SHW) и со встроенным теплообменником (серия PUHZ-HW)

Аппараты этих серий можно отнести к тепловым насосам "двойного назначения", позволяющим создавать как традиционные системы охлаждения/обогрева "воздух-воздух", в которых наружный блок с воздушным конденсатором подключается к обычному внутреннему блоку, так и системы "воздух-вода", где производится нагрев/охлаждение воды с помощью встроенного или выносного теплообменника "фреон-вода". Системы "воздух-вода" предоставляют широкие возможности устройства различных водяных систем отопления, горячего водоснабжения, а также воздушного отопления/охлаждения на базе водяных температурных доводчиков (фанкойлов).

Аппараты серии ZUBADAN располагают расширенным температурным диапазоном применения в режиме обогрева (от- 25 до +35 град. С) с рекордными показателями стабильности и энергоэффективности.

Повышенная энергоэффективность и стабильная теплопроизводительностью в режиме обогрева при низких наружных температурах блоков серий PUHZ-SHW/HW ZUBADAN обеспечивается применением уникальной технологии двухфазного впрыска хладагента на промежуточной этапе сжатия в спиральном компрессоре блока (технология ZUBADAN-B).

Для формирования водяных систем отопления и горячего водоснабжения на базе полупромышленных блоков ZUBADAN Inverter предлагается серия специальных контроллеров серии PAC-IF031/051/052B-E. В комплект контроллеров, кроме самого прибора, входят: термодатчики, пульт управления PAR-W21/30MAA, кабель пульта и карта памяти (2 Гб). Картой памяти, предназначенной для упрощения начальной настройки и сохранения рабочих параметров системы в целях диагностики её работы, комплектуются контроллеры PAC-IF051/052B-E.

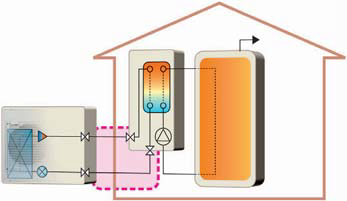

Обязательным компонентом водяных систем на базе полупромышленных аппаратов ZUBADAN Inverter является теплообменник "фреон-вода". Поставляются блоки со встроенным теплообменником (серия ZUBADAN PUHZ-HW112/140V(Y)HA2 или с внешним теплообменником, приобретаемым отдельно (серия ZUBADAN: PUHZ-SHW80-140V(Y)HAR2; PUHZ-SHW230YKA.

Mitsubishi Electric также поставляет гидромодули, включающие упомянутые контроллеры и все основные компоненты водяного контура. Гидромодули серий EHPX (без теплообменника "фреон-вода") и EHSC (c теплообменником "фреон-вода") предназначены только для систем отопления. Гидромодули серий EHPT20X (без теплообменника "фреон-вода") и EHST20C (c теплообменником "фреон-вода") имеют встроенный накопительный бак ГВС и предназначены для систем отопления и горячего водоснабжения.

Предусмотрена возможность формирования каскадных систем, включающих до 6-ти одинаковых тепловых насосов, которые работают на общую водяную магистраль. Каждый блок каскадной системы оснащается "ведомым" контроллером PAC-IF052B-E. Обще управление каскадным подключением тепловых насосов производится одним "ведущим" контроллером PAC-IF051B-E, обеспечивающим динамичное регулирование теплопроизводительности системы от минимальной до максимальной.

Каскадная схема объединения тепловых насосов позволяет создавать системы отопления и ГВС большой мощности с высокой энергоэффективностью. Использование гидромодулей значительно упрощает формирование систем водяного отопления и ГВС.
